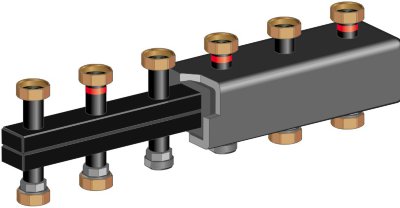

Распределительные коллекторы из чёрной стали
Область применения: Котельные установки, в которых теплоноситель необходимо раздавать на несколько потребителей тепла (более одного) с разными параметрами (расход теплоносителя, гидравлическое сопротивление, температурный график).
Условия эксплуатации:
1) Отопительная система должна быть закрытой (без открытого доступа атмосферного воздуха к теплоносителю);
2) Максимальный расход теплоносителя через тракт коллектора
не должен превышать величину 3 м3/ч;
3) Максимальное рабочее давление - 6 бар;
4) Максимальная рабочая температура - 110 °С.
Таблица пересчёта максимальной мощности коллектора при различныхΔT:
| ΔT, °C | Qmax, кВт | Gmax, м3/ч |
|---|---|---|
| 25 | 85 | 3,0 |
| 20 | 70 | 3,0 |
| 15 | 52 | 3,0 |
| 10 | 35 | 3,0 |
Коллекторы из черной стали бывают 2-х типов:
Стандартные- полное гидравлическое разделение подающей и обратной линий;
С перепуском - коллектор, имеющий специальную перфорацию между подающей и обратной линиями для частичного перепуска теплоносителя. Предназначен для непосредственного подключения источника тепла со встроенным насосом (но без встроенного перепускного клапана).
