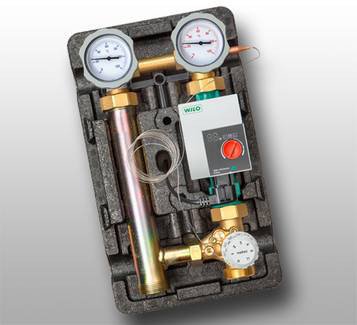

Насосные группы D-MTV с поддержанием температуры подающей линии серии Design Huch EnTEC предназначены для циркуляции теплоносителя, поступающего из котла и одновременного поддержания устанавливаемой температуры подающей линии. Для управления подмесом данные группы не требуют сигнала от внешнего контроллера.
Регулирование температуры теплоносителя осуществляется автоматическим подмесом теплоносителя из обратной линии в подачу.Управление осуществляется с помощью термостатического клапана в диапазоне 25-50 °С.
Область применения - смесительный контур, который автономно (по встроенному жидкостному термостату) поддерживает постоянную температуру подающей линии. Чаще всего используется как контур тёплого пола площадью до 80..100 м2 (ограничение из-за большого гидравлического сопротивления термостата).
В комплекте поставки насосной группы вся необходимая запорная арматура в соответствии с Украинскими нормами проектирования систем теплоснабжения, а именно:
- шаровые краны в подающей и обратной линии
- контактные термометры 0-120 oС в подающей и обратной линий
- трехходовой смеситель со ступенчатым байпасом и термостатическим клапаном
- встроенный обратный клапан в запорном узле обратной линии
- температурный датчик термостатического привода вмонтирован в корпус запорного устройства подающей линии
- реле безопасности (аварийное отключение насоса)
- труба обратной линии
- комплект крепления группы на стену
- блочная,негорючая термоизоляция
Посадочное место насоса для всех типоразмеров - 180 мм. При выборе насосной группы следует руководствоваться напорными диаграммами для правильного подбора насоса и его режима работы.
Рабочая среда – Вода/пропиленгликоль до 40%
Насосные группы Huch EnTEC предназначены для монтажа на распределителях Meibes или на стене (в комплект поставки входит крепежный набор).
Внимание!
1) В данном типе насосных групп подающая и обратная линии не меняются.
2) Поддержание температуры в диапазоне 25-50 0С.
3) Перепускной клапан в данной группе не устанавливается.
4) При установке в группу насосов с “нулевым” напором свыше 6 м. вод.ст. требуется дорабатывать теплоизоляцию на месте. В некоторых случаях необходимо поменять расположение клеммной коробки насоса относительно “улитки” на “9 часов”.
Установка сдвоенных насосов невозможна.
