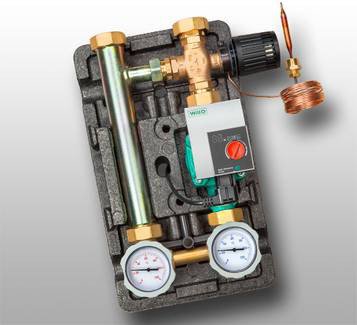

Насосные группы D-MTR с поддержанием постоянной температуры обратной линии серии Design Huch EnTEC предназначены для циркуляции теплоносителя и одновременно поддержания постоянной температуры обратной линии. Поддержание осуществляется c автоматическим добавлением теплоносителя из подающей линии, в случае падения температуры обратного потока. Управление осуществляется с помощью термостатического клапана.
Область применения: подключение любого контура, где требуется поддержание заданной температуры теплоносителя в обратной линии, например твердотопливные котлы, котлы с чугунными или стальными теплообменниками.
Цель поддержания температуры обратной линии — это защита теплообменника котла от коррозии при конденсации влаги отходящих дымовых газов. Опасность конденсации особенно велика в следующих случаях — при запуске котлового агрегата или при внезапных больших запросах на тепло. Например, после предшествовавшего ночного понижения температуры помещения, в больших отопительных системах с большим содержанием воды, к которым прерывисто подключаются разные потребители тепла, т. е. в каждый раз, когда в котел возвращается вода со слишком низкой температурой. Критическая температура поступающей в котел обратной воды зависит от конструкции горелки и типа котла и регламентируется производителями котлов.
В комплекте поставки насосной группы вся необходимая запорная арматура в соответствии с Украинскими нормами проектирования систем теплоснабжения, а именно:
- шаровые краны в подающей и обратной линии
- контактные термометры 0-120 oС в подающей и обратной линий
- трехходовой смеситель с термостатическим клапаном
- встроенный обратный клапан в запорном узле подающей линии
- температурный датчик термостатического привода вмонтирован в корпус запорного устройства обратной линии
- труба подающей линии
- комплект крепления группы на стену
- блочная, негорючая термоизоляция
Насосные группы серии Design Huch EnTEC предназначены для монтажа на распределителях Майбес или на стене (в комплект поставки входит крепежный набор).
Внимание!
1) В данном типе насосных групп подающая и обратная линии не меняются.
2) Поддержание температуры в диапазоне 30-65 0С.
3) Перепускной клапан в данной группе не устанавливается.
4) При установке в группу насосов с “нулевым” напором свыше 6 м. в. ст. требуется подрезать теплоизоляцию. В некоторых случаях необходимо поменять расположение клеммной коробки насоса относительно “улитки” на “9 часов”.
